Her endüstriyel parkta, yüksek ofis kulesinde, lojistik deposunda veya açık deniz platformunda, yangına karşı ilk manuel müdahale hattı genellikle duvara monte edilen mütevazı bir kırmızı silindirdir. Bu silindir, yangın hortumu makarasıdır; güvenlik denetimleri sırasında sıklıkla gözden kaçırılacak kadar yaygın bir öğedir, ancak o kadar kritiktir ki, tek bir arıza, bir yangının maddi kaybını iki katına çıkarabilir. ISO 14520 ve NFPA 14'te yapılan son güncellemeler, yangın hortumu makarasını bir kez daha ilgi odağı haline getirerek tesis yöneticilerinin, güvenlik görevlilerinin ve satın alma ekiplerinin bu hayat kurtaran cihazın arkasındaki teknolojiyi, kodu ve bakım stratejisini yeniden gözden geçirmesini zorunlu hale getirdi.
Yangın hortumu makarası, yeni başlayan yangınlarla mücadele etmek için kontrollü, basınçlı su akışı sağlayan, sabit, elle çalıştırılan bir boşaltma cihazıdır. Bir makara tamburu, bükülmeyen bir hortum uzunluğu, bir kapatma başlığı ve güvenilir bir su kaynağına bağlı bir giriş vanasından oluşur. Kullanıcı vanayı açıp hortumu yangına doğru çektiğinde vana kapanana kadar su anında ve sürekli olarak akarak hızlı bir şekilde soğumaya ve A sınıfı yanıcı maddelerin bastırılmasına olanak sağlar.
Ancak makaranın tek başına nasıl çalıştığını anlamak işin yalnızca yarısıdır. Herhangi bir B2B paydaşı için gerçek rekabet avantajı, ekosistemin tamamını kavramada yatmaktadır: hidrolik tasarım, akış dinamikleri, uyumluluk haritalaması ve toplam sahip olma maliyeti. Takip eden bölümler, hortum makaralarını diğer iş açısından kritik varlıklara uyguladığınız titizlikle belirleyebilmeniz, tedarik edebilmeniz ve bakımını yapabilmeniz için her bir öğenin ayrıntılarını içermektedir.

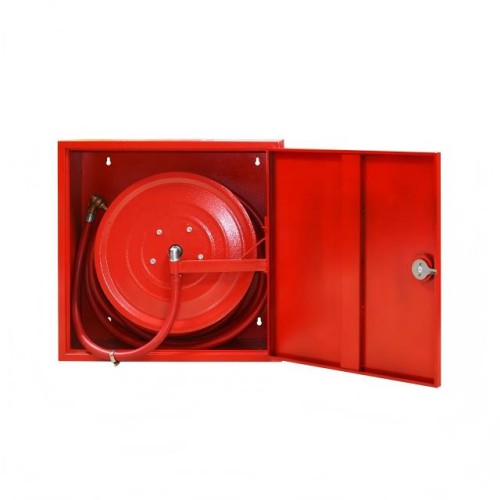

Yangın hortumu makarası, yüksek basınçlı hortumla sarılmış, su kaynağına kalıcı olarak bağlanan ve bina sakinlerinin veya itfaiye ekiplerinin ağır portatif hortumları açmadan suyu hızlı bir şekilde dağıtabilmesi için bir akış kontrol nozulu ile donatılmış silindirik bir makaradır.
Anatomi basit görünse de her unsur katı toleranslara tabidir. Tambur** genellikle 300-450 mm çapındadır ve 1,2 mm karbon çeliğinden veya 2 mm paslanmaz çelikten yapılmıştır ve görünürlük için kırmızı toz boyayla kaplanmıştır. İçeride, genellikle bronz veya metalden yapılmış bir döner mafsal, 12 bar basınç değerini korurken hortumun burulmasını önler. Hortumun kendisi 19 mm veya 25 mm iç çapında, 30 m uzunluğundadır ve bükülmeye ve küflenmeye karşı dayanıklı olması için EPDM veya termoplastik poliüretanla kaplanmıştır. Son olarak, kapatma nozulu** 2 bar'da minimum 0,33 L/s akış sağlamalı, ancak tamamen açıldığında 6 m'lik yatay atış üretmelidir.
Birçok tedarik ekibinin gözden kaçırdığı şey, makara paketinin bir parçası olmayan ancak ayrı olarak belirtilen giriş durdurma vanasıdır. Manivela kollu, tam geçişli 25 mm'lik küresel tip vana, su yolunun hortum çapına uygun olmasını sağlayarak basınç düşüşünü önler. Bu vananın çıkarılması veya daha küçük bir sürgülü vananın değiştirilmesi, devreye alma sırasında 'zayıf akış' şikayetlerinin en yaygın nedenidir.
Kurcalamayı önleyici conta kırıldığında ve ana vana açıldığında, belediye veya takviye pompası basıncı, suyu döner borudan hortumun içine doğru zorlar; Operatör yangına doğru yürüdükçe hortum gerilim altında tamburdan ayrılır ve nozul tetiğinin sıkılması, basınca ve nozul ayarına bağlı olarak 8-10 m'ye ulaşabilen düz veya sisli bir akış üretir.
Aşama 1—Etkinleştirme: Kullanıcı cam kapıyı veya akrilik kapağı açarak otomatik geri sarma mandalını serbest bırakır. Bu noktada bir mikro anahtar yangın paneline sinyal verebilir ancak su hâlâ statiktir.
Aşama 2—Su Girişi: Giriş küresel vanasının 90° döndürülmesi tam hat basıncı sağlar. Hortum zaten şarjlı olduğundan 'sarma' gecikmesi yaşanmaz; Nozul açıldığında su anında mevcuttur.
Aşama 3 — Dağıtım ve Akış Kontrolü: Operatör ilerledikçe hortum, tambur flanşına sürtünmeyi önleyen makaralı kılavuz sayesinde sorunsuz bir şekilde ödeme yapar. Nozül tipik olarak 15°–30° sis ila 0° düz akış ayarı sunarak kullanıcının ısı emilimi için erişim alanını değiştirmesine olanak tanır. 6 barlık bir giriş basıncı uçta kabaca 0,5 L/s üretecektir; bu, Q = mc ΔT denklemini kullanarak 1,05 MW'lık ısı enerjisini absorbe etmeye yeterlidir; bu, 2 m yüksekliğindeki A Sınıfı mallardan oluşan bir palet istifi için yeterlidir.
Aşama 4—Kapatma ve Geri Sarma: Yangın kontrol altına alındıktan sonra tetiğin bırakılması nozülü kapatır; operatör daha sonra giriş valfini kapatabilir, basıncı boşaltmak için memeyi açabilir ve manüel geri sarma kolunu veya yay destekli mekanizmayı kullanarak hortumu tamburla aynı hizada geri döndürebilir ve kalan suyu en alt segmentteki bir mikro delikten boşaltabilir.
Yangın hortumu makaraları, montaj yönüne (salınımlı veya sabit), geri sarma yöntemine (manuel, yaylı veya motorlu) ve basınç derecesine (standart 12 bar veya yüksek basınçlı 20 bar) göre gruplandırılır ve her bir değişken, doluluk sınıfı, tavan yüksekliği ve kullanıcı kapasitesi için optimize edilir.
| Tip | Hortum Uzunluğu (m) | 2 bar'da akış (L/s) | Açılma Süresi (s) | En İyi Kullanım Durumu | Yaklaşık. FOB Fiyatı (USD) |
|---|---|---|---|---|---|
| Salınım Kılavuzu 19 mm | 30 | 0.33 | 15 | Küçük ofisler | 110 |
| Sabit Yay 25 mm | 30 | 0.50 | 10 | Alışveriş merkezleri | 165 |
| Motorlu 25 mm | 45 | 0.60 | 8 | Havalimanları | 430 |
| Yüksek basınç 20 bar | 30 | 0.80 | 10 | Sıcak çalışma alanları | 310 |
Seçim mantığı doluluk tehlikesiyle başlar. Sınıflar gibi hafif tehlikeli alanlar yalnızca 0,33 L/s'ye ihtiyaç duyarken, türbin salonları gibi ekstra tehlike grupları en az 0,50 L/s'ye ihtiyaç duyar. Daha sonra kullanıcı yorgunluğunu göz önünde bulundurun: suyla dolu 30 m'lik bir hortumun ağırlığı 18 kg'dır; İş gücünde daha küçük boylu personel varsa yaylı geri sarma, yeniden biriktirmenin fiziksel yükünü ortadan kaldırır. Son olarak **tavan yüksekliği** nozül erişimini belirler; 6 m'lik atış, 12 m'lik raf koridorları için yetersiz olabilir ve 25 mm'lik yüksek akışlı bir makara veya ilave başüstü sprinkler gerektirebilir.
Uyumluluk üç sütuna dayanmaktadır: Avrupa için EN 671-1, Birleşik Krallık için BS 5274 ve Kuzey Amerika için NFPA 14; tümü 30 m hortum uzunluğu, 0,33 L/s minimum akış ve 6 aylık denetimleri zorunlu kılar; Avustralya'nın AS 1221 standardı ise 4 bar hidrostatik güç testi ve renk kodlu tanımlayıcı diskler ekler.
Çok uluslu tesislere yönelik pragmatik bir kontrol listesi tek bir tablo halinde toplanabilir:
Hortum çapı toleransı: +0,5 mm / –0 mm (EN 671-1 madde 4.2)
Minimum giriş basıncı: Hidrolik olarak en uzak makarada 2 bar (NFPA 14-7.3.2.3)
Maksimum aktivasyon kuvveti: Vanayı açmak için 178 N (AS 1221-5.6)
İşaretleme dili: Yerel lehçe İngilizceden farklıysa iki dillidir (ISO 3864)
Hidrostatik test: kopma veya kalıcı deformasyon olmadan 2 dakika süreyle 10 bar
Tek bir maddeyi dahi yerine getirememek sigorta prim hesaplamanızı geçersiz kılabilir. 2023 yılında Rotterdam'da yaşanan bir depo yangınından sonra sigortacı, en yakın makaranın 35 m uzakta olması, yani EN 671-1'de öngörülen seyahat mesafesinin 5 m ötesinde olması nedeniyle tazminat talebini %18 oranında azalttı. Çıkarılacak ders: Uyum mesafelerini 'olması güzel' yönergeleri olarak değil, katı sınırlar olarak ele alın.
Makaraları, nozulun 6 m'lik püskürtme atışıyla zeminin her noktasına ulaşabilmesi için, herhangi bir konumdan makaraya olan hareket mesafesini hafif tehlikeler için 30 m ve sıradan tehlikeler için 23 m içinde tutacak şekilde takın ve kullanıcının bileğindeki torku en aza indirmek için tambur merkez hattını bitmiş zeminden 1,2 m yukarıya monte edin.
Hidrolik incelemeyle başlayın. Basınç kaybını tahmin etmek için Hazen-Williams formülünü kullanın: 0,5 L/s akış sağlayan 30 m'lik 25 mm'lik bir hortum için sürtünme kaybı 0,18 bardır, ancak makara dördüncü kattaysa yükseklik için 0,35 bar ekleyin. Şehir şebekesi yoğun saatte yalnızca 1,8 bar sağlayabiliyorsa hortumu 20 m'ye kadar kısaltmanız veya bir takviye pompası takmanız gerekir. Daha sonra CAD'de bir vektör kapsama analizi** gerçekleştirin: önerilen her makara konumunun etrafına 6 m yarıçaplı daireler çizin; 1 m²'den büyük herhangi bir boşluk 'toplam kapsama' kuralına uymaz. Son olarak, çıkış yollarını koordine edin**; bir makara asla kapının açılmasını engellememeli veya çıkış genişliğini kod minimumlarının altına düşürmemelidir.
Her altı ayda bir yetkili bir kişi hortumu tamamen açmalı, 60 saniye boyunca 0,33 L/s akışı doğrulamalı, küf ve kaplin sızıntılarını incelemeli, giriş basıncını kaydetmeli ve ardından düz noktaları önlemek için doğru şekilde geri sarmalıdır; Veriler, denetim izlerini karşılamak için makaranın QR koduyla etiketlenmiş bir bulut CMMS'ye kaydedilir.
**Dijital açı** ilgi kazanıyor. Tambur flanşına gömülü NFC etiketleri, teknisyenin bir telefona dokunarak basınç değerlerini, bozulan hortumun fotoğraflarını ve GPS koordinatlarını otomatik olarak doldurmasına olanak tanır. 36 ay boyunca, 500 makaralı bir portföy 3.000 veri noktası üretiyor; bu, makine öğrenimi algoritmalarının gelecek çeyrekte makaraların hangi %5'inin arızalanacağını tahmin etmesine yetiyor ve paradigmayı reaktif 'arızadan sonra düzelt' yaklaşımından tahmine dayalı 'arızadan önce değiştir' yaklaşımına dönüştürüyor. İlk benimseyenler, acil durum çağrılarında %14'lük bir düşüş ve %9'luk bir sigorta indirimi bildiriyor.
15 yıllık bir kullanım ömrü boyunca, orta seviye 25 mm yay geri sarma makarasının maliyeti peşin olarak 165 ABD Doları, muayene işçiliği için yıllık 9 ABD Doları, 8. yılda hortum değişimi için 22 ABD Doları ve düzenleyici evraklar için 3 ABD Doları olacak ve toplam 320 ABD Doları olacaktır; bu, küçük bir çöp kutusu yangını, erişilebilecek hiçbir işlevsel makara olmadığı için yükseldiğinde 12.000 ABD Doları tutarındaki ortalama kaybın çok altındadır.
Sermaye gideri TCO'nun yalnızca %52'sidir; geri kalanı çalışır durumda. Bulut tabanlı bir denetim platformu kullanmak, makara başına yılda 1 ABD Doları ekler ancak manuel evrak işlerinden 4 ABD Doları tasarruf sağlar. Yüksek basınçlı paslanmaz modeller önden 2 kat maliyete sahiptir, ancak 15 yerine 25 yıl dayanır, bu da eşdeğer yıllık maliyeti 21 ABD Dolarından 18 ABD Dolarına çıkarır. Satın alma için çerçeve anlaşmaları müzakere edilirken, gerçek fiyatın %2'si oranında paketlenen **yedek püskürtme ucu kitleri** konusunda ısrar edin; Gece saat 2'de keşfedilen tek bir tıkalı püskürtme ucu, aksi takdirde acil durum teknisyeni ücreti olarak 450 ABD dolarına mal olabilir.
Saha şikayetlerinin %80'i düşük akıştır; azalan sırayla temel nedenler; kısmen kapalı stop vanası, tamburun arkasında sıkışan bükülmüş hortum, fırdöndünde mineral birikmesi ve nadiren şehir ana basınç düşüşüdür; bunların her biri, girişe kalibre edilmiş bir gösterge takılarak ve statik ve artık basıncı karşılaştırarak teşhis edilir.
Statik basınç** 4 bar okuyor ancak nozul açıldığında artık 1,2 bar'a düşüyorsa sorun yukarı yöndedir; muhtemelen aşınmış bir yardımcı pompadır. Tersine, eğer her iki basınç da sabit kalıyorsa ancak uçtaki akış hala eşit değilse, hortumu döner noktadan ayırın; Hızlı bir kova testi, tıkanıklığın hortumda mı yoksa ağızlıkta mı olduğunu ortaya çıkaracaktır. Tamburun içini incelemek için bir sondaj dürbünü** taşıyın; kemirgenler ara sıra içeride yuva yapar, hortumu çiğner ve 'gizemli' basınç kaybı olarak kendini gösteren iğne deliği sızıntıları oluşturur.
Yeni nesil, günlük 'kalp atışı' basınç okumalarını ve vana açıldığında anlık uyarıları iletmek için IoT basınç dönüştürücülerini, LoRaWAN radyolarını ve lityum pilleri entegre ederek tesis ekiplerinin, alarm istasyonu etkinleştirilmeden önce bile güvenlik veya itfaiye ekibini göndermesine olanak tanır.
Singapur'un biyoteknoloji parklarındaki pilot projeler, makaranın mesajının GPS koordinatlarını ve kat planı QR kodunu içermesi nedeniyle itfaiye teşkilatının müdahale süresinde %40'lık bir azalma olduğunu gösteriyor. Ultra düşük güçlü yonga setleri sayesinde pil ömrü artık beş yılı aşıyor ve artan maliyetin 2026 yılına kadar makara başına 35 ABD dolarının altına düşmesi bekleniyor. **BIM modelleri** ile erken entegrasyon, bir makara geçici iskele tarafından bloke edildiğinde dijital ikizlerin kırmızı renkte yanıp sönmesine olanak tanıyor; bu, sigortacıların halihazırda %3-5'lik prim indirimlerine dönüştürdüğü bir yenilik.
Bir yangın hortumu makarası, duvardaki kırmızı bir bobinden çok daha fazlasıdır; güvenilirliği doğru spesifikasyona, kurallara uygun kuruluma ve disiplinli bakıma bağlı olan bir can güvenliği ağının hassas şekilde tasarlanmış bir bileşenidir. B2B karar vericileri, hidrolik fiziği, küresel standartları ve ortaya çıkan dijital ekosistemi anlayarak, sıradan bir uyumluluk harcamasını, başlangıç aşamasında bir alevin ilk kez söndürülmesinde kendi maliyetini birçok kez amorti eden stratejik bir risk azaltma varlığına dönüştürebilir.
