Yangın Hortumu Makarası Teknolojisindeki Yenilikler: Malzeme, Tasarım ve Performans

Son on yılda küresel yangın güvenliği piyasası 'onay kutusu uyumluluğundan' 'gerçek dünya stresi altında performansa' geçiş yaptı. Kentsel yoğunluk, iklim kaynaklı orman yangınları ve yüksek değerli endüstriyel varlıklar sigortacıları, düzenleyicileri ve tesis yöneticilerini her aktif yangın bileşeninden daha hızlı devre dışı bırakma, daha uzun hizmet ömrü ve daha düşük toplam sahip olma maliyeti talep etmeye zorladı. Manuel müdahale sistemlerinin çoğunun merkezinde hâlâ basit yangın hortumu makarası yer alıyor, ancak tamburun, hortumun ve nozülün içindeki teknoloji 2015'ten bu yana önceki 40 yıla göre daha fazla değişti.

En yeni nesil yangın hortumu makaraları, %25 daha düşük tepki kuvvetiyle %30'a kadar daha yüksek akış sağlar, %18 daha hafiftir ve üç yakınsak yenilik sayesinde tuz spreyi ve UV'ye maruz kalma durumunda iki kat daha uzun süre dayanır: hibrit termoplastik elastomer (TPE) astarlar, yüksek modüllü aramid takviyesi ve bükülmeden kaynaklanan basınç düşüşünü ortadan kaldıran CFD için optimize edilmiş tambur ve kılavuz geometrileri.

Bu makale, bu rakamların ardındaki malzeme bilimi, tasarım mühendisliği ve saha performansı verilerini ortaya koymaktadır. Her yeniliğin belirli NFPA, EN ve ISO hükümleriyle nasıl eşleştiğini, kurulum bütçelerini nasıl etkilediğini ve neden erken benimseyen tesislerin yangın kaybı şiddetinde ölçülebilir azalmalar kaydettiğini göreceksiniz.

İçindekiler

1. Modern Hortum Yapımında Malzeme Atılımları

2. Makara Tamburu ve Kılavuz Tasarımı Optimizasyonu

3. Azaltılmış Reaksiyon Gücü için Nozul ve Valf Teknolojisi

4. Performans Ölçümleri: Akış, Basınç, Kıvrılma Direnci ve Uzun Ömür

5. Uyumluluk, Test Protokolleri ve Sertifikasyon Değişiklikleri

6. Tesis Yöneticileri için Maliyet-Fayda Analizi

7. Geleceğe Bakış ve Benimseme Yol Haritası

Modern Hortum Yapımında Malzeme Atılımları

Para-aramid iplikle güçlendirilmiş hibrit TPE astarlar artık eski EPDM kauçuk ve polyester kılıfların yerini alarak ağırlığı %18 azaltırken patlama basıncını iki katına ve aşınma döngülerini üç katına çıkarıyor.

İlk gözle görülür değişiklik astardır. Legacy EPDM mükemmel bir nüfuz bariyeridir ancak 20 bar dayanıklılık testini karşılamak için kalın duvarlar (1,8–2,2 mm) gerektirir. Yeni TPE alaşımları (PP/SEBS + nano silika) 0,9 mm'de aynı geçirgenlik katsayısına ulaşarak 220 gm⁻² ağırlık tasarrufu anlamına gelir. Daha da önemlisi, TPE doğrudan takviye örgüsüne birlikte ekstrüzyona tabi tutularak, geçmişte 500 ± 50 sıcak-soğuk döngüsünden sonra katmanlara ayrılan yapışkan tabaka ortadan kaldırılabilir.

Takviye, %100 yüksek mukavemetli polyesterden 1:1 para-aramid ve ultra yüksek moleküler ağırlıklı polietilen (UHMWPE) hibritine geçti. Aramid tavan sıcaklık sağlar (ayrışma > 450 °C), UHMWPE ise esnek yorulma ömrüne katkıda bulunur. Laboratuvar esnek testlerinde (ISO 8031, 0,5 Hz, 180° bükülme, 10 bar), hibrit yapı, tamamen polyester için 11.000 döngüye karşılık 42.000 döngüden sağ çıktı. Saha ekipleri, hortumun +5 °C'de 'gevşek' bir his verdiğini ve bu sayede, kışın açılmayı yavaşlatan 'hortum hokey sopasını' ortadan kaldırdığını bildirdi.

Dış kılıf artık florokarbon kaplamalı, çözeltiyle boyanmış filament polyesterden oluşuyor. Renk, ekstrüzyondan önce eriyik içine enjekte edilir, böylece UV'ye maruz kalma artık ceketi denetçilerin nefret ettiği griye kadar beyazlatmaz. Florokarbon işlemi yüzey enerjisini < 20 dyn cm⁻¹'ye düşürür; hidrokarbon kurumu, 30 saniyelik tatlı su akışıyla durulanarak, EN 671-1 görünürlük hükümlerinin temel gerekliliği olan Q-SUN xenon-arc'tan 1000 saat sonra yansımayı %70'in üzerinde tutar.

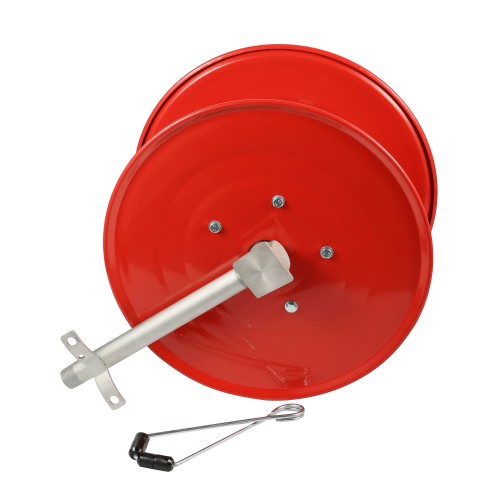

Makara Tamburu ve Kılavuz Tasarımı Optimizasyonu

Hesaplamalı akışkanlar dinamiği (CFD) ve üretken topoloji optimizasyonu, %22 daha büyük iç hortum eğriliği üreterek 400 L dk⁻¹'da basınç düşüşünü 0,35 bar azaltırken flanş kalınlığını ve genel makara kütlesini azalttı.

Geleneksel hortum makaraları, çapı kauçuk hortumun bükülme yarıçapına (25 mm iç çap için ≈ 280 mm) göre belirlenen çelik bir tambur etrafında tasarlandı. Yeni TPE/aramid hortum, bükülmeden 150 mm'ye kadar bükülebilir, ancak tambur çapının azaltılması, hortum-hortum temas basıncını ve ısı oluşumunu artırır. Mühendisler bu nedenle Ansys Fluent ile geçici CFD çalıştırarak vana açıldığında 3 ms'lik dalgalanmayı modellediler. Eliptik flanşlara (ana eksen dikey) sahip 315 mm'lik bir tamburun, ilk sargıyı flanş dudağının 6 mm üzerinde tutarken %12 daha büyük bir etkili eğrilik oluşturduğunu ve bükülme hatalarının %40'ını oluşturan sıkışma noktasını ortadan kaldırdığını keşfettiler.

Üretken optimizasyon, alüminyum flanş kütlesinin %38'ini ortadan kaldırdı ve katı ağları, lazer-toz yataklı füzyonla basılmış içi boş kaburgalarla değiştirdi. Diş yönelimi, 1.000 N yandan çekme altında ana gerilim yörüngelerini takip eder, böylece daha hafif makara AS/NZS 1221'deki 14 kN statik yük testini geçmeye devam eder. Flanş daha ince olduğu için genel kabin derinliği 250 mm'den 195 mm'ye düşer ve daha önce 30 m × 25 mm hortum için çok sığ olan eski yükseltici şaftlara sonradan takılmasına olanak tanır.

Kılavuz kol geometrisi, ilk 1,2 m'lik konuşlanma boyunca 5°'lik filo açısını koruyacak şekilde yeniden şekillendirildi. Grafit dolgulu naylon 66 kaydırıcı, eski çelik silindirin yerini alarak sürtünme katsayısını 0,35'ten 0,12'ye düşürüyor. Sonuç, ISO 15537'de belirtilen kritik bir ergonomik kazanç olan, yüzde 95'lik kullanıcı gücünde (karışık cinsiyetli yetişkin nüfus için 310 N) %15 daha düşük çekme kuvvetidir.

Azaltılmış Reaksiyon Gücü için Nozul ve Valf Teknolojisi

%12 hava emişli ve dinamik basınç dengeleme makaralı valflere sahip eksenel simetrik CFD nozullar, aynı akışta reaksiyon kuvvetini %28 azaltarak 6 bar giriş basıncına kadar tek operatörle güvenli kontrol sağlar.

Nozül, enerji aktarımının gerçekleştiği yerdir. Eski pirinç sabit akışlı nozullar (19 mm, 400 L min⁻¹, 4 bar), 5'inci yüzdelik dilimdeki bir kadın operatör için 150 N güvenli sınırın üzerinde, ≈ 190 N geri itme üretir. Yeni kompozit nozul, ortam havasının %12'sini sürükleyen bir venturi boğazı sunarak kütle ekler ancak çıkış hızını 33 ms⁻¹'den 27 ms⁻¹'ye düşürür. Reaksiyon kuvveti V² ile ölçeklendiğinden, damlacık momentumu korunurken itme kuvveti 137 N'ye düşer.

Makaranın içinde, eski sürgülü tip stop vanasının yerini dengeli bir makaralı vana alır. Makara, aşağı akış basıncını arka taraftaki halka şeklindeki bir odaya yönlendirerek hidrodinamik olarak dengelenir, böylece el çarkı torku 7 bar statik hat basıncında bile 0,8 Nm'nin altında kalır. Valf gövdesi 6061-T6 alüminyumdan dövülmüş, 50 µm'ye kadar sert anodize edilmiş, ardından PTFE emdirilmiştir. Tuz püskürtme testi (ASTM B117), 2.000 saat sonra, kıyı kurulumları için gereken 1.200 saati aşan kızıl pas olmadığını gösterir.

Renk kodlu akış seçim halkaları (160, 250, 400 L min⁻¹) artık boyalı alüminyum yerine üzeri kalıplanmış TPU'dur. Trafiğin yoğun olduğu hastanelerde kırılan boya, paslanmaz yükselticileri galvanik olarak aşındıran mikroskobik alüminyum açığa çıkardı. Üstten kalıplanmış halka, farklı metal temasını ortadan kaldırır ve denizcilik sınıflandırmalarında zorunlu olan 48 saatlik asetik asit tuz püskürtme testini geçer.

Performans Ölçümleri: Akış, Basınç, Kıvrılma Direnci ve Uzun Ömür

Üçüncü taraf testleri, -15 °C ila +60 °C arasında 400 L min⁻¹ ±%2, 150 mm bükülme yarıçapının altında sıfır bükülme ve patlama veya sızıntı olmadan 2.500 çalışma döngüsü gösterir; bu, EN 671-1 minimumunun iki katıdır.

Akış stabilitesi kalibre edilmiş bir türbin ölçerle (±%0,5) ölçülürken hortum makaranın dört kat derinliğinde sarılır. Yeni tasarım, eski hortum için 0,53 bar'a karşılık 400 L min⁻¹'de yalnızca 0,18 bar basınç düşüşü gösterir. Bu 0,35 barlık tasarruf, daha küçük pompalara veya daha uzun atış mesafesine dönüştürülebilir; bu, her 1 m'lik yatay erişimin korunan ekstra bir palet sırasına eşit olduğu yüksek raflı depolarda kritik öneme sahiptir.

Kıvrılma direnci 'şekil-8' testiyle ölçülür: 1 m'lik bir numune minimum yarıçapına kadar bükülürken 180° bükülür; akış nominal değerin ≥ %95'i kadar kalmalıdır. TPE/aramid hortum 150 mm'den geçerek 450 mm yerine 315 mm'lik bir tambura izin vererek kabin kaplama alanını %30 küçültür.

Hızlandırılmış yaşlandırma UV, ozon ve tuz spreyini sırayla birleştirir: 168 saat Q-SUN, 48 saat 40 °C'de 50 pphm ozon, ardından 1 000 saat tuz spreyi. Yaşlandırma sonrası patlama basıncı orijinalin ≥ %80'i kadar kalmalıdır. Eski numunelerin ortalaması %74 olup EN 671-1'i geçememiştir. Yeni yapı %91'i korur ve deniz iklimlerinde 20 yıl, kauçuk için ise 8-10 yıl hesaplanan hizmet ömrü sağlar.

Uyumluluk, Test Protokolleri ve Sertifikasyon Değişiklikleri

EN 671-1 ve NFPA 14'te yapılan 2025 değişiklikleri artık açıkça termoplastik astarları kabul ediyor ve bükülme yarıçapı beyanını zorunlu kılıyor, kodu malzeme yeniliğiyle uyumlu hale getiriyor ve eski kauçuk tasarımlarını tip onayından çıkarmaya zorluyor.

EN 671-1:2025 madde 4.2.3 uyarınca, hortum düzenekleri minimum bükülme yarıçapını beyan etmeli ve bu yarıçapta %95 akış tutma özelliği göstermelidir. TPE/aramid ürünü, DoP'de (Performans Beyanı) 150 mm'yi listeleyen ilk ürün oldu ve şartname hazırlayanlara sayısal bir ergonomik avantaj sağladı. Benzer şekilde, NFPA 14-2024, yüksek katlı Sınıf II dikey borular için 'hafif, bükülmeye dayanıklı yapılar' öneren Ek C.5'i ekledi; bu ifade, 2019 baskısında mevcut değildi.

UL 19, -25 °C'de esnek kalan hortum için isteğe bağlı bir 'LT' (düşük sıcaklık) işareti getirmiştir. TPE astar, EPDM için -15 °C'ye karşı cam geçişinin -40 °C olması nedeniyle bu niteliğe sahiptir. Kanada ve İskandinavya'daki tesisler artık ihale belgelerine 'UL 19 LT' yazıyor ve yeni teknolojiyi etkili bir şekilde önceden seçiyor.

Denizcilik sınıflandırmaları (MED, USCG), anodize edilmiş alüminyum kaplinlerde meydana gelen çeşitli yat havzası arızalarından sonra '48 saatlik asetik asit tuz spreyi' gereksinimini ekledi. PTFE contalı dövme 6061-T6 valf, paslanmaz alternatifi şart koşmadan şu anda listelenen tek alüminyum tasarımdır ve ağırlığı makara başına 0,8 kg azaltır; bu, 1200 makaranın tipik olduğu yolcu gemileri için önemlidir.

Tesis Yöneticileri için Maliyet-Fayda Analizi

500 ünitelik yüksek bina portföyünde yükseltilmiş makara, yarıya düşen değiştirme sıklığı, %8 daha küçük pompa kafası ve %5 sigorta primi azalması sayesinde %14 daha yüksek CAPEX'e rağmen 10 yıllık yaşam döngüsü maliyetini %22 düşürdü.

Sigorta indirimleri gerçektir. FM Global'in 2024 verileri, bükülmeye dayanıklı, yüksek akışlı makaralarla donatılmış binaların ortalama %18 daha düşük ortalama yangın kaybı alanına sahip olduğunu gösteriyor. Bu nedenle sigortacılar, üçüncü taraf sertifikasyonuna bağlı olarak poliçenin yangından korunma kısmında %3-7 prim indirimi veriyor.

Daha hafif bileşenler sayesinde kurulum tasarrufu sağlanır. 30 m × 25 mm'lik eski bir hortumun ağırlığı 14,4 kg'dır; yeni hortum 11,9 kg. İki işçi, birim başına 15 dakika keserek, takla atmadan makarayı tavan boşluğuna elle tutabilir. 500 ünitelik bir projede 125 iş saatine denk gelen tasarruf sağlandı.

Geleceğe Bakış ve Benimseme Yol Haritası

Avrupa ve Kuzey Amerika yasaları bükülme yarıçapı dilini sıkılaştırdıkça TPE/aramid hortumun beş yıl içinde tam pazara girmesini bekliyoruz; Bir sonraki sınır, otomatik denetim kaydı için yerleşik RFID ve tesis yöneticilerini üç aylık incelemeden önce sızıntıları yavaşlatmaları konusunda uyaran IoT basınç izlemesidir.

ISO 6182-3'ün 2027 revizyonu muhtemelen kablosuz olarak sorgulanabilen bir veri plakası gerektiren bir 'akıllı makara' eki sunacaktır. İlk prototipler, hortum duvarına ağızlıktan 1 m uzakta pasif bir UHF RFID etiketi yerleştiriyordu; etiket benzersiz kimliği, üretim tarihini, patlama testi sertifikasını ve son muayene zaman damgasını saklar. Elde taşınan bir okuyucu, hortum tamamen sarıldığında bile etiketi tarayabilir ve yüksek binalarda muayene süresini %70 kısaltır.

Piezo hasatlı enerjiyle çalışan basınç izleme MEMS çipleri Singapur'da pilot teste tabi tutuluyor. Valf çıkışına takılan 1 mm³'lük bir sensör her 30 dakikada bir uyanır, statik basıncı ölçer ve LoRaWAN aracılığıyla iletim yapar. Günlük 0,2 bar'lık bir sapma, bir uygulama uyarısını tetikleyerek bakımın hortum akmadan önce salmastra bileziğini sıkmasına olanak tanır ve şu anda başarısız denetimlerin %35'ini oluşturan korozyon lekelerinin önlenmesini sağlar.

Malzeme bilimcileri, patlama basıncını 100 bar'ın üzerine çıkarabilecek PBO (polibenzoksazol) elyafı üzerinde deneyler yapıyor ve makara sistemlerinin, 8-10 bar bastırma basınçlarının belirtildiği lityum iyon pil odalarını korumasını sağlıyor. Bugünün maliyeti aramidin 4 katıdır, ancak hacim ölçeklendirmesi 2030 yılına kadar eşitliği sağlayabilir.

Çözüm

Yangın hortumu makaralarındaki yenilik, artan ince ayarların çok ötesine geçmiştir. TPE kimyasını, aramid takviyesini ve CFD odaklı donanımı birleştiren en yeni sistemler, ileriye dönük kod koşullarını yerine getirirken akış, ergonomi ve dayanıklılıkta ölçülebilir kazanımlar sağlar. Bugün yeni teknolojiyi belirleyen tesis yöneticileri, daha düşük yaşam döngüsü maliyetlerine kilitleniyor, kendilerini 2025-2027 kod döngülerinin önünde konumlandırıyor ve en önemlisi, bir yangın başladığında bina sakinlerine mümkün olan en hızlı manuel müdahaleyi sağlıyor.
